IL SET DA FERRATA: LA NORMATIVA
1. Prova statica di scorrimento nel dissipatore
Il set da ferrata viene collegato ad una macchina a trazione
lenta che lo mette in tensione.
Lo scorrimento della corda all’interno del dissipatore deve
iniziare a carichi superiori a 1,2 kN (120 kg).
E’ quindi normale che, appendendosi per prova al set da fer-
rata, la corda non scorra.
Preoccupante sarebbe il contrario !!!
2. Prova dinamica del set
Viene simulata, tramite una massa in caduta libera, la caduta
di un arrampicatore. Le condizioni di prova sono:
• Massa di 80 kg in caduta libera senza attriti
• Altezza di caduta 5 m
• Corda a disposizione dello scorrimento pari a 1,20 m (il
lasco di corda che esce dal dissipatore)
• Set da ferrata condizionato (temperatura e umidità con-
trollate).
- La forza massima di arresto non deve superare i 6 kN (600
kg)
- Scorrimento della corda nel dissipatore < 1,20 m
3. Prova statica dissipatore
Dopo la prova dinamica, il solo dissipatore viene sollecitato
staticamente a trazione: il dissipatore non deve rompersi a
carichi inferiori ai 9 kN (900 kg).
E’ utile ricordare che, nel caso in
cui non venisse superata anche
una sola di queste prove, il set
da ferrata non
potrebbe essere omologato
e messo in commercio.
Solo il “set da ferrata com-
pleto” può ottenere il label
CE (conforme alle esigenze)
per conformità alle norme
europee. Con la dicitura “set
da ferrata completo” si inten-
de il sistema formato dallo
spezzone di corda (o
fettuccia) e dal
dissipatore.

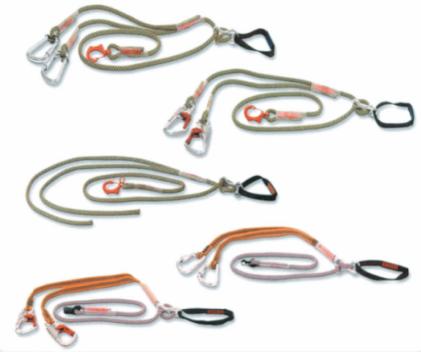

L’IMPIEGO DEI MODELLI A “V”
Con il set a “V” per permettere al dissipatore di operare
correttamente e quindi alla corda di scorrere, è tassativo
collegare alla linea di sicurezza sempre e soltanto “uno” dei
due connettori alla volta tranne nel momento del fraziona-
mento (passaggio del fittone).
Con il set a “V”, in caso di caduta, uno solo dei due connet-
tori va a lavorare sull’infisso di sicurezza (fittone) riducendo
sensibilmente il margine di sicurezza.
LE NORMATIVE DI OMOLOGAZIONE E LE MODALITÀ D’USO

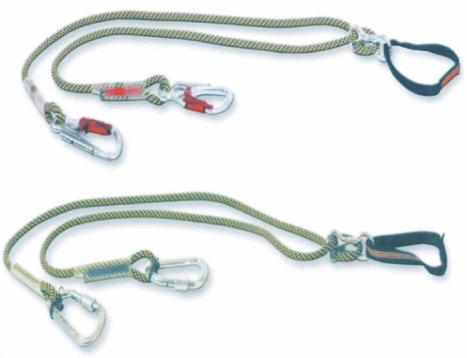

L’IMPIEGO DEI MODELLI A “Y”
Il
set a “Y”
consente
l’applicazione contemporanea
di entrambi i connettori
, riducendone sensibilmente il
rischio di rottura. Per un corretto utilizzo del
set a“Y”
è di
fondamentale importanza lasciare sempre
completamen-
te libero
da impedimenti e nodi il tratto di corda (lasco)
uscente dal dissipatore durante la progressione.
COLLEGAMENTOTRA SET
E IMBRACATURA

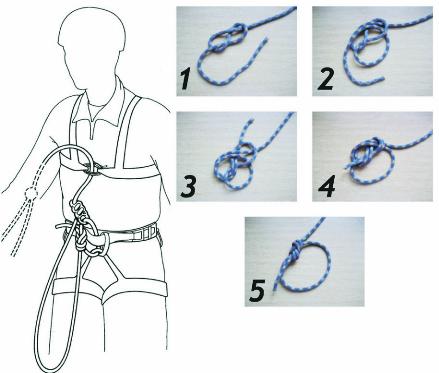

Con il set che presenta come parte terminale uno
spez-
zone di corda
, si effettua una legatura diretta con
nodo a
“otto infilato, invertito.
Con il set che presenta come parte termina-
le una
fettuccia cucita
, si effettua un colle-
gamento diretto all’imbracatura, con un nodo
a
“bocca di lupo” (a strozzo).

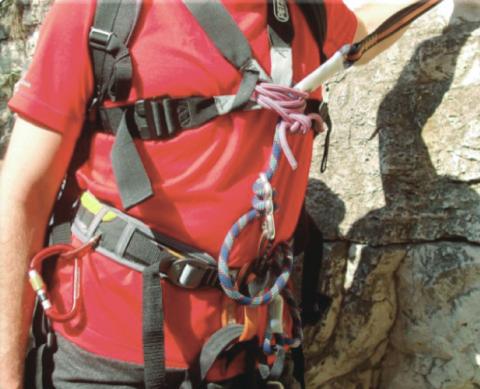

Attenzione !!!:
Bisogna fare in modo che la giunzione che collega i due rami
a cui sono fissati i connettori si trovi sopra il cordino di chiu-
sura della parte alta dell’imbracatura.
Se il nodo si trovasse sotto, l’intero sistema perderebbe com-
pletamente la sua efficacia: il nodo, impigliandosi nel cordino,
impedirebbe alla corda di scorrere nel dissipatore.
